大疆看周密球逾越的无东谈主机制造商，其产物矩阵已粉饰奢华级航拍、专科影视、农业植保等多个鸿沟。最近充电头网拿到了大疆一款专为车载场景下多种确立充电需求缠绵的65W快充车载充电器。 大疆65W快充车充配备1A1C双接口，其中USB-C口撑握65W PD快充，并具备PPS电压档位，可高慢行车到指标地前，大疆无东谈主机智能遨游电板、手握褂讪器以及用户手机、条记本电脑等确立的补电需求。 同期套装还附送一条撑握5A电流的USB-C数据线，好像兼顾充电与数据同步需求。底下充电头网就通过夺见地拆解，带宇宙了解大疆这款车充的里面决策与作念工。 大疆65W快充车充外不雅

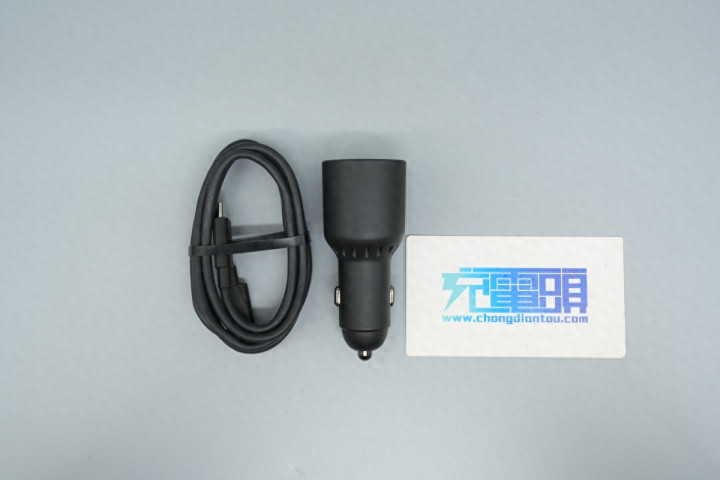

大疆65W车载充电器套装附带一条USB-C快凑数据线。

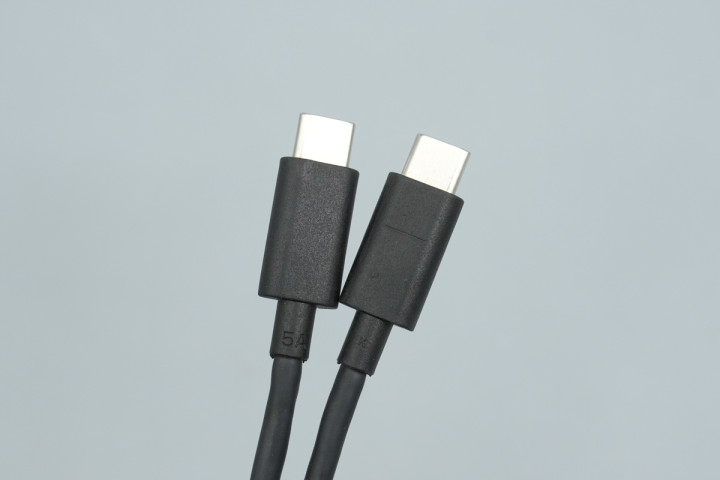

USB-C数据线为经典玄色线缠绵，端子外壳磨砂处理，抗弯折网尾上缠绵5A字样，直不雅标明线缆规格。

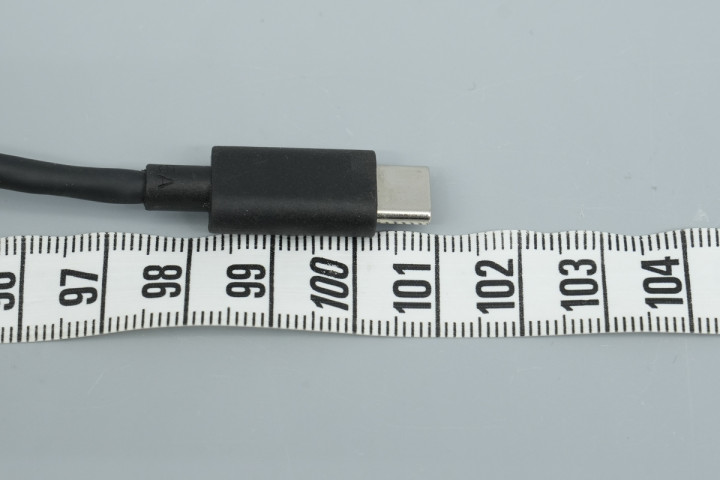

测得数据线长度约为101cm。

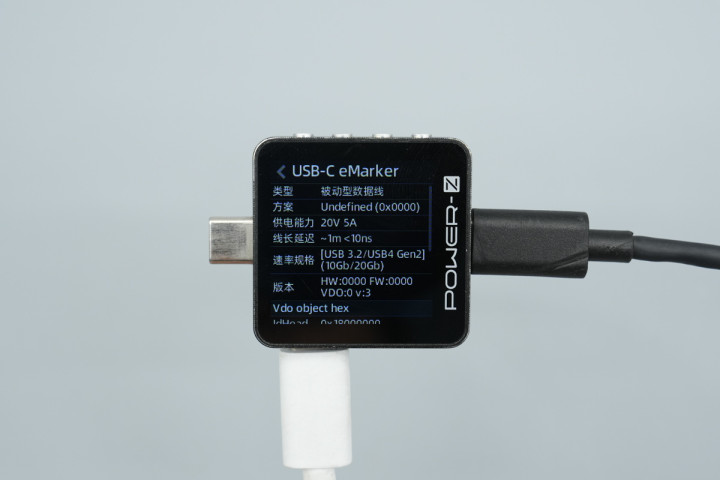

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输才略为20V5A，数据传输才略为USB 3.2 Gen2（10Gbps）。
大疆65W快充车充采用PC阻燃材质塑料外壳，机身流线型过渡，壳体名义哑光工艺处理。

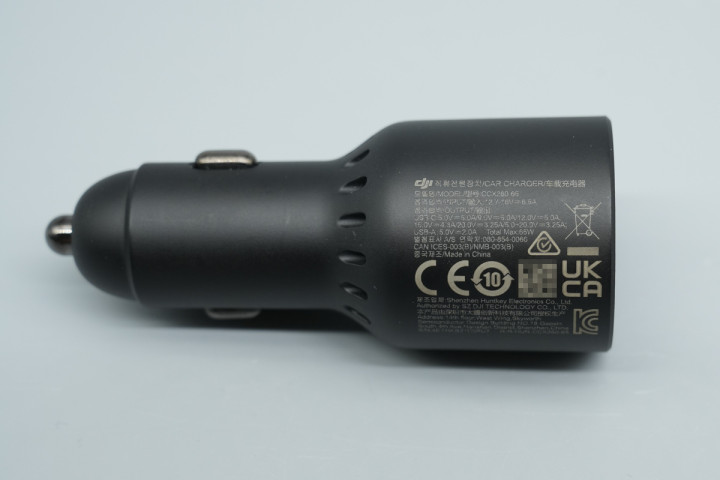

机身后头印有车充参数信息。

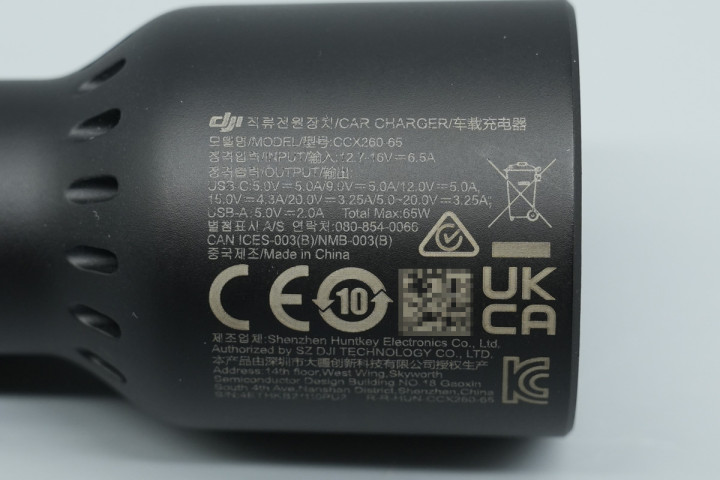

产物参数特写 型号：CCX260-65 输入：12.7-16V6.5A 输出： USB-C：5V5A、9V5A、12V5A、15V4.3A、20V3.25A、5-20V3.25A USB-A：5V2A 总输出：65W Max 产物通过了CE、UKCA、KC认证。

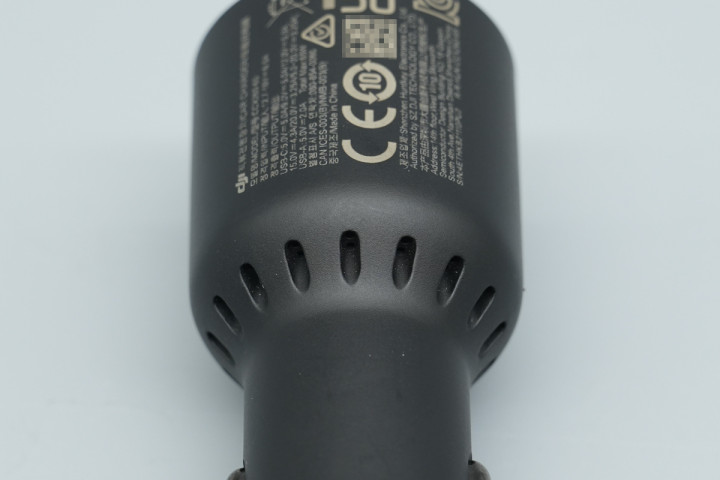

机身过渡区域还缠绵有散热孔。

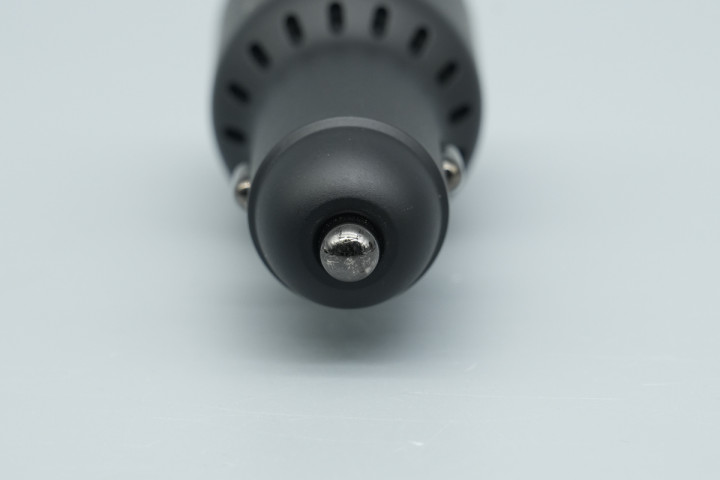

输入端帽盖一神态缠绵。

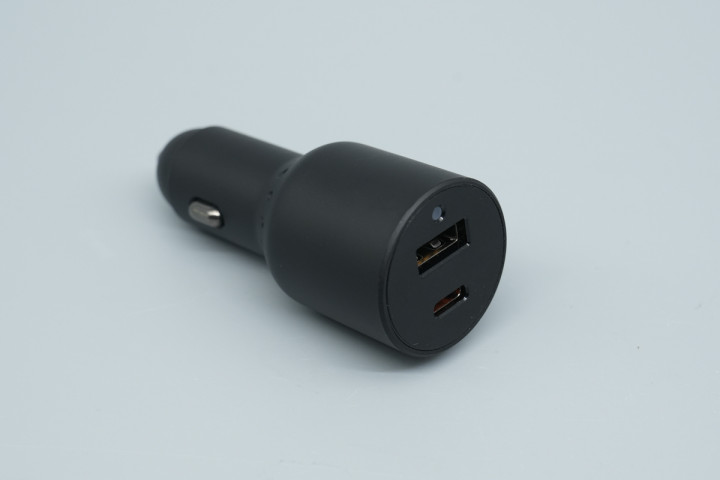

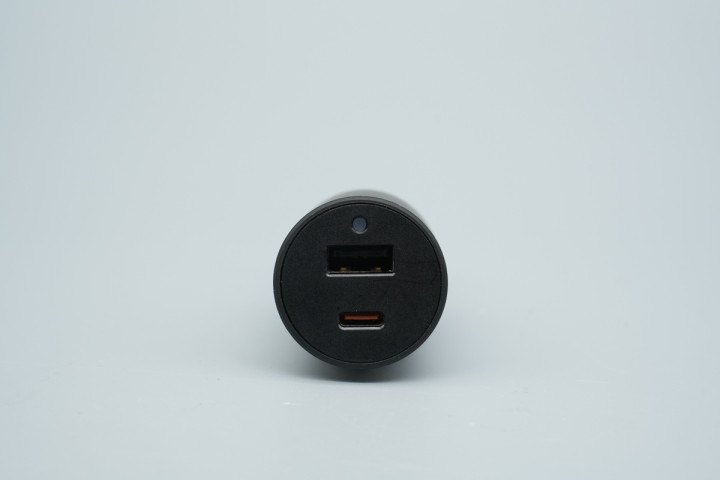

顶部建树1A1C接口以及领导灯。

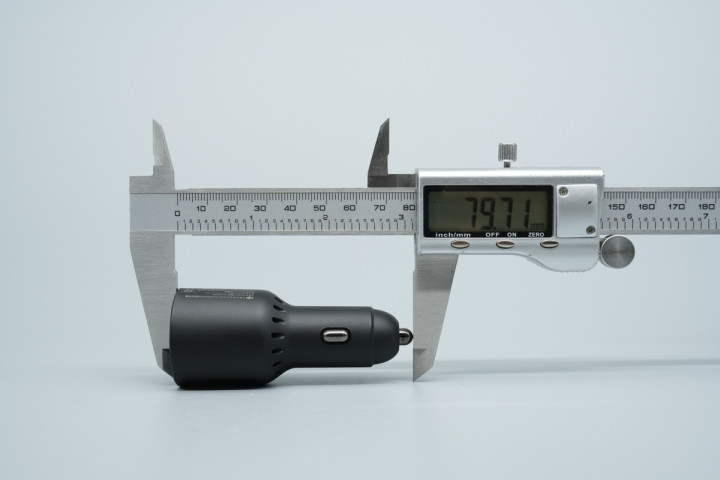

实测大疆65W快充车充机身长度为79.71mm。

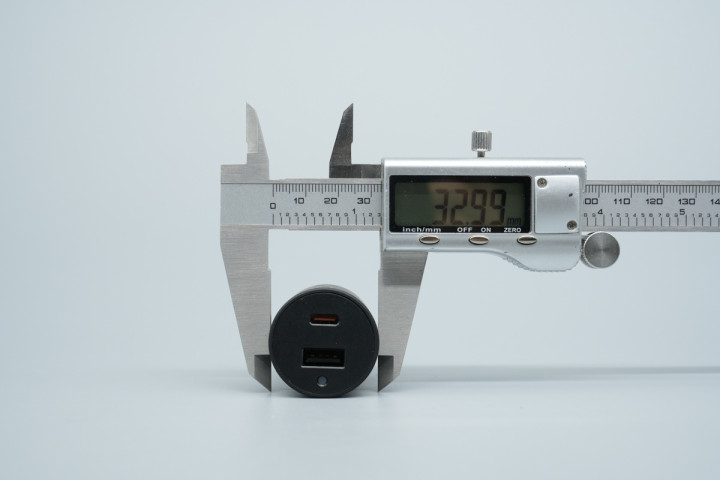

机身顶部直径为32.99mm。

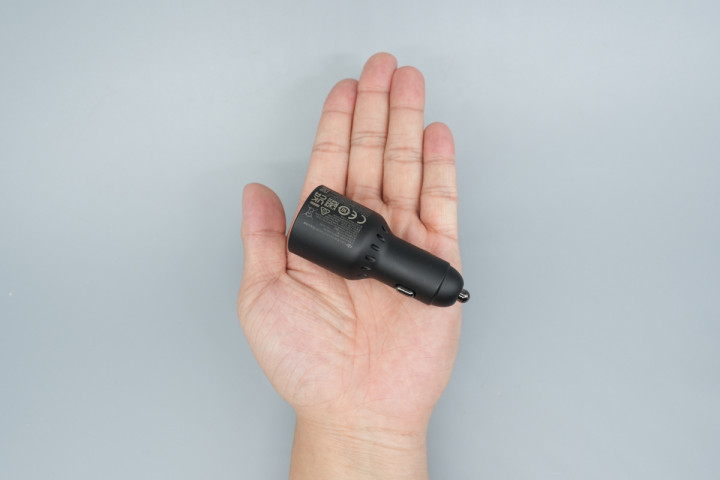

产物拿在手上的大小直不雅感受。
另外测得车充分量约为49g。

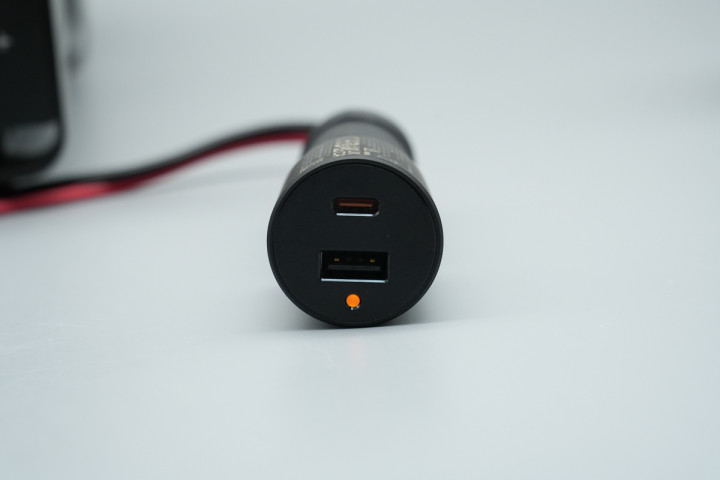

通电情状下，车充领导灯亮橙光。

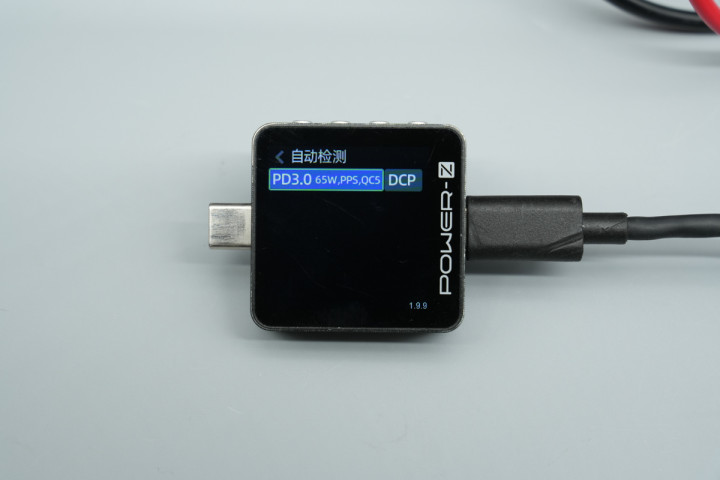

模拟14V DC输入情况下，测得USB-C口撑握PD3.0、PPS、QC5、DCP充电公约。

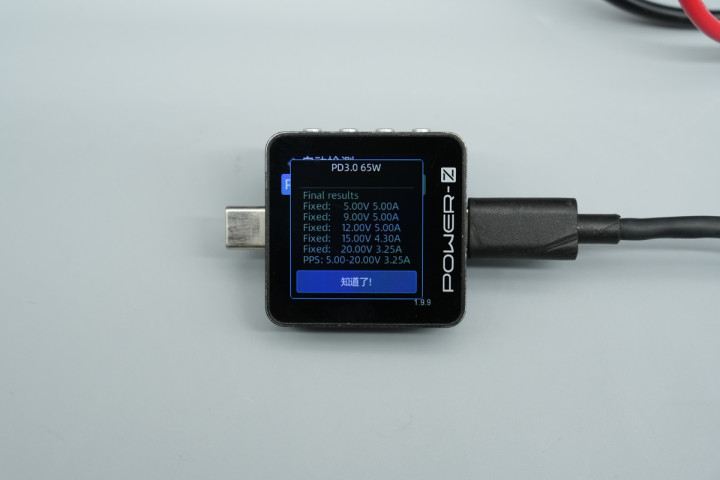

PDO报文显现USB-C口还具备5V5A、9V5A、12V5A、15V4.3A、20V3.25A五组固定电压档位，以及5-20V3.25A一组PPS电压档位。

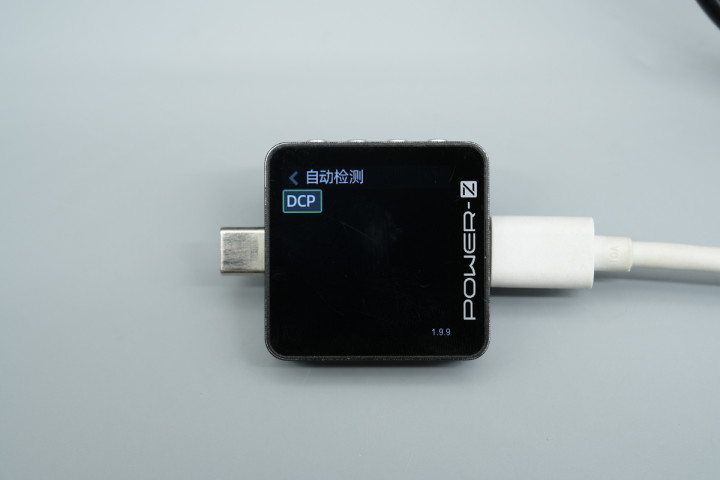

测得USB-A口撑握DCP充电公约。 大疆65W快充车充拆解
将车充顶部外壳拒绝，采用卡扣固定封装。

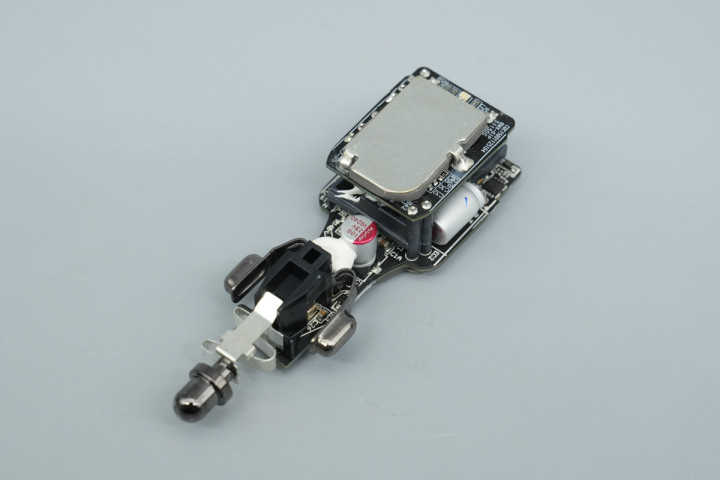

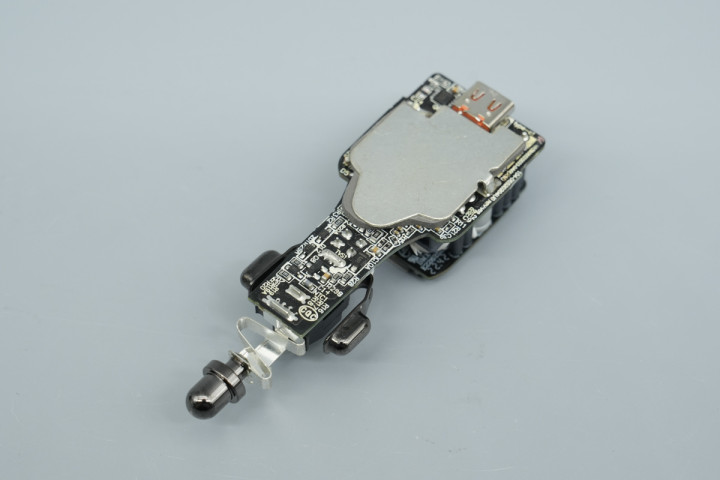

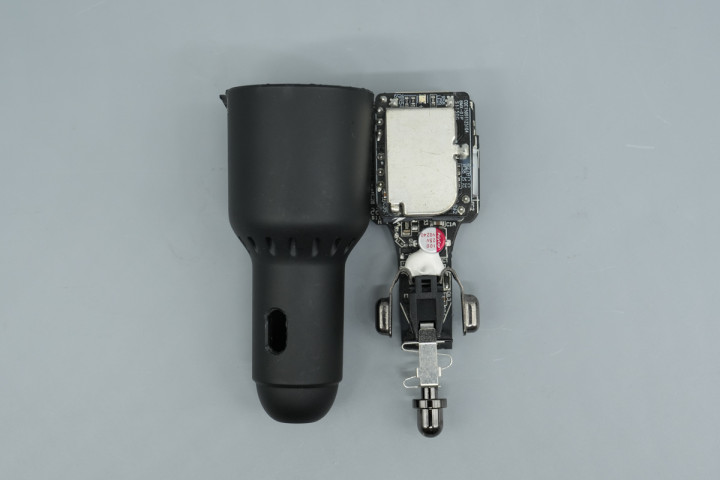

接着挤压正负极弹片即可将PCBA模块取出。
PCBA模块由大小双板堆叠缠绵，小板后头粉饰导热垫以及散热片。
大板后头也粉饰导热垫和散热片。

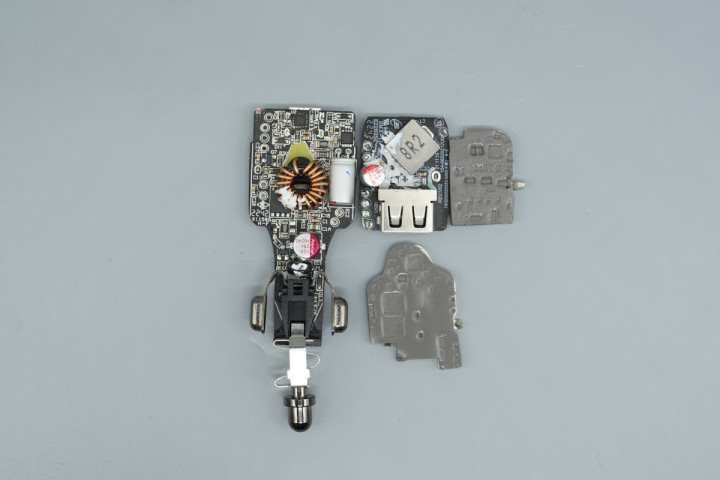

将双板差异，夹层间的电感、电容打胶加固。

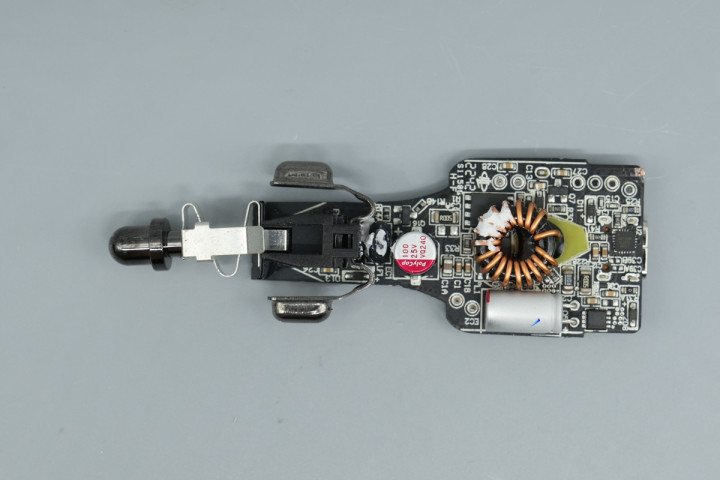

USB-C口母座场合小板正面设有滤波电感、滤波固态电容、升降压电感、同步升降压开关管、公约芯片以及VBUS开关管等器件

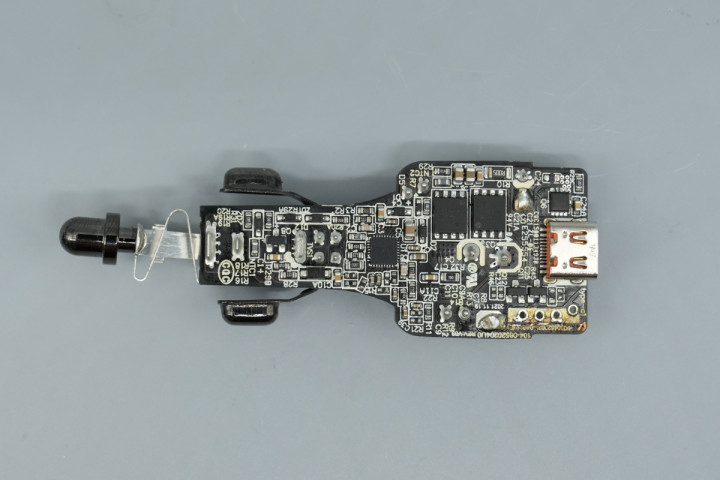

另一面设有同步升降压功令器、同步升降压开关管以及VBUS开关管。

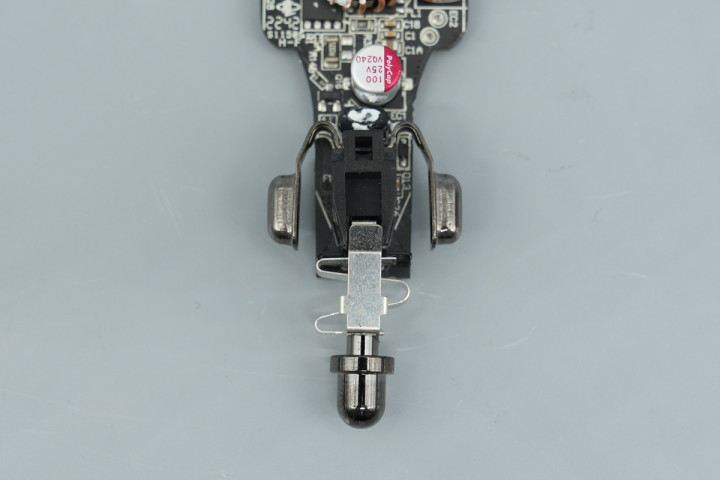

正负极弹片特写，中心区域设有塑料支架。

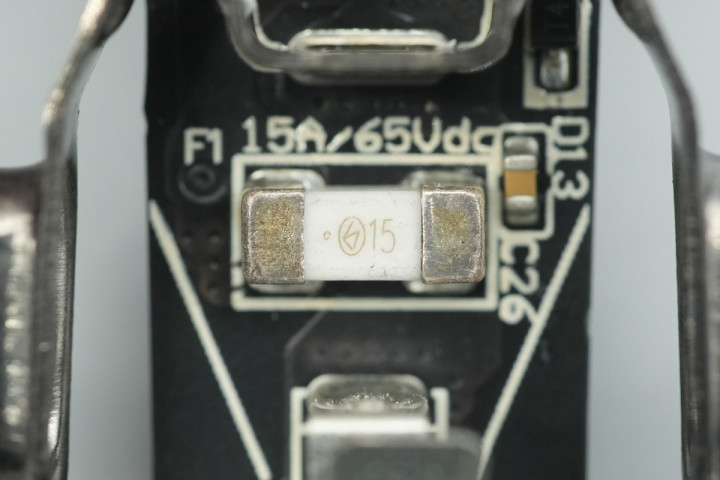

去掉塑料支架，下方设有保障丝，来自贝特电子，额定电流15A。

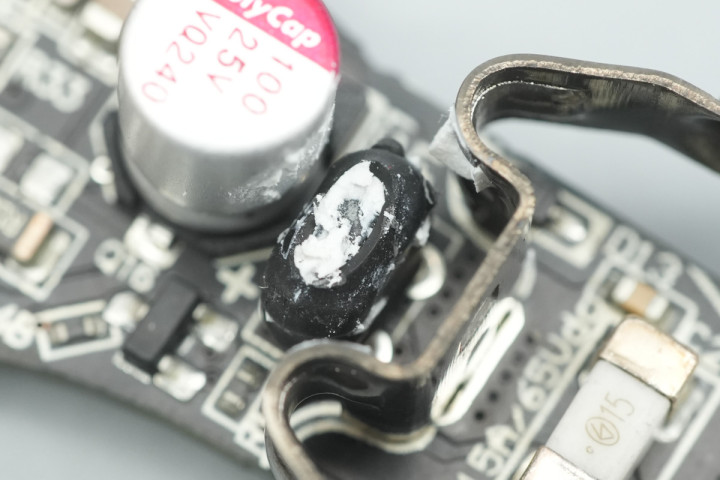

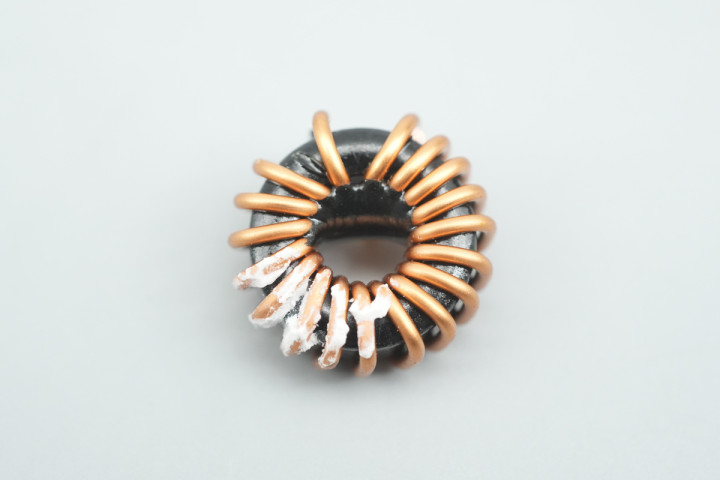

滤波电感外衣热缩管绝缘保护。

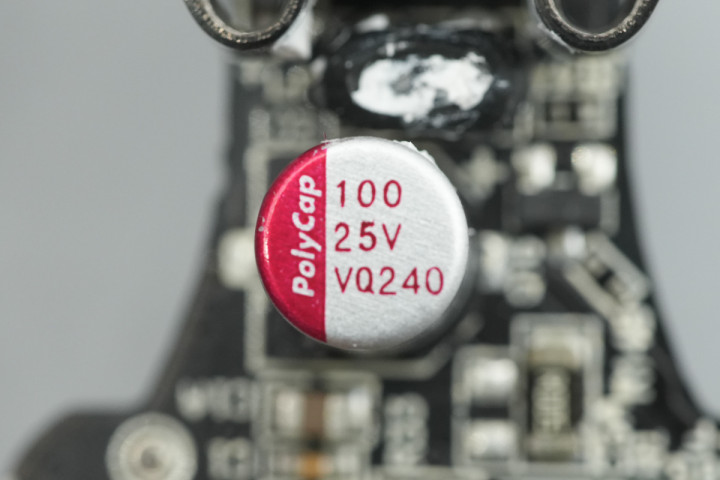

输入滤波固态电容来自PolyCap柏瑞凯，规格为25V100μF。

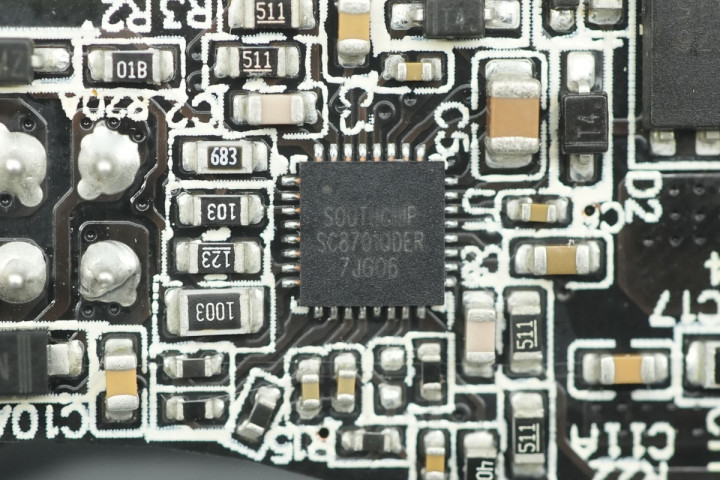

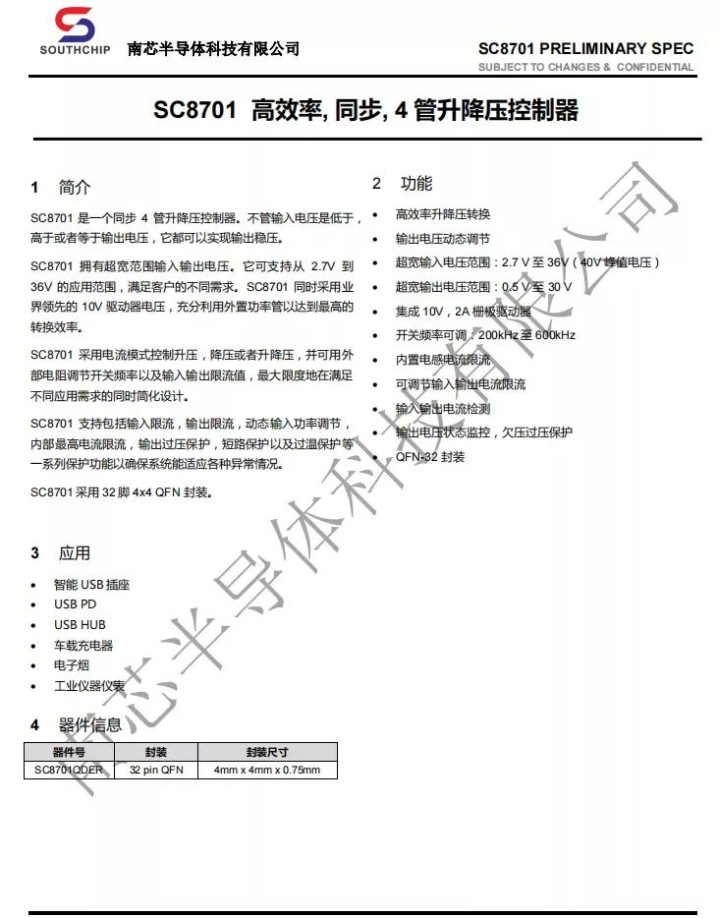

同步升降压功令器来自南芯科技，型号SC8701，这是一款同步4管升降压功令器，不管输入电压是高、低或便是输出电压，它皆不错终了输出稳压。 SC8701领有超宽范围输入输出电压，撑握2.7-36V的应用范围，骄稀客户的不同需求。同期采用业界逾越的10V驱动器电压，充分诓骗外置功率管以达到最高的转换效果。
SC8701采用电流风景功令升压，降压或者升降压，并可用外部电阻更始开关频率以及输入输出限流值，最大限制地在高慢不同应用需求的同期简化缠绵。 SC8701撑握包括输入限流，输出限流，动态输入功率更始，投注pp里面最高电流限流，输出过压保护，短路保护以及过温保护等一系列保护功能以确保系统能稳健各式十分情况。采用32脚4x4QFN封装。
四颗同步升降压开关管来自AOS万国半导体，型号AON6576，NMOS，耐压30V，导阻4.7mΩ，采用DFN5*6封装。

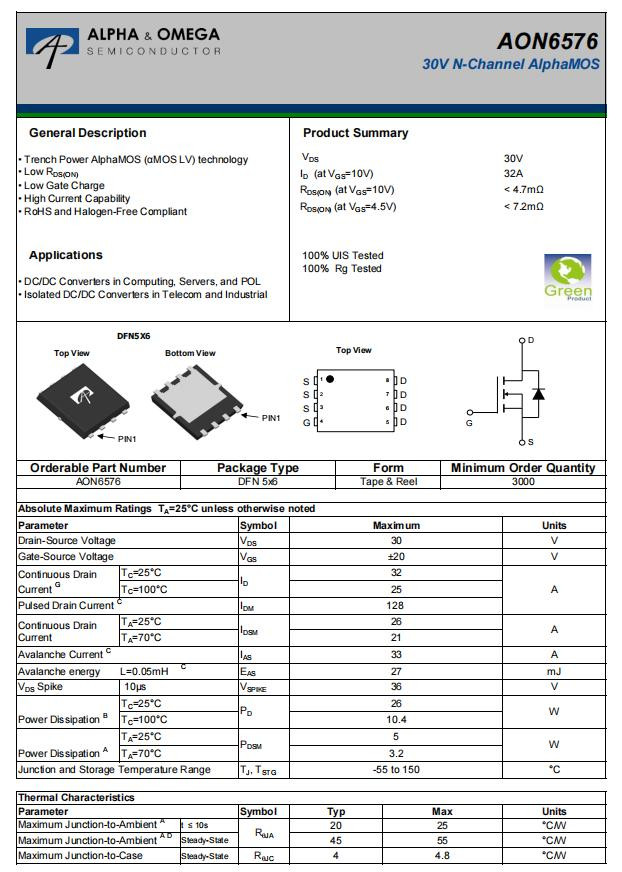

AOS万国半导体AON6576府上信息。

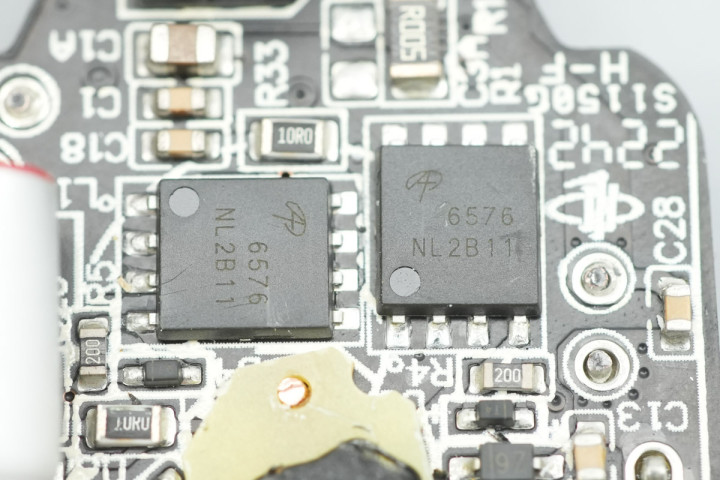

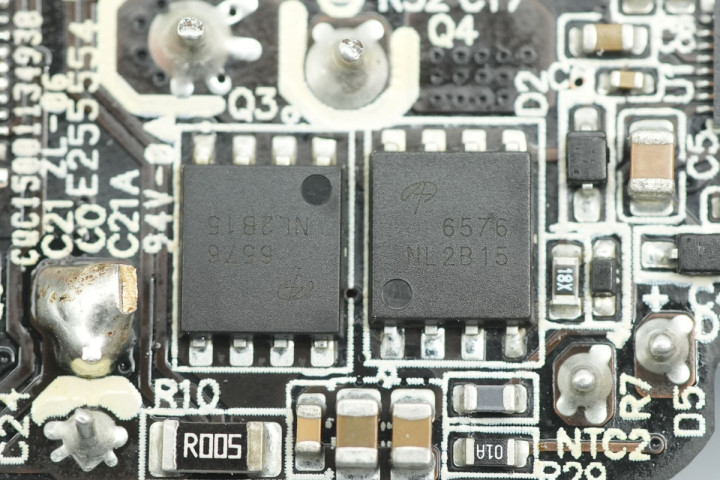

另外两颗AOS万国半导体AON6576同步升降压开关管特写。
搭配的升降压电感特写。

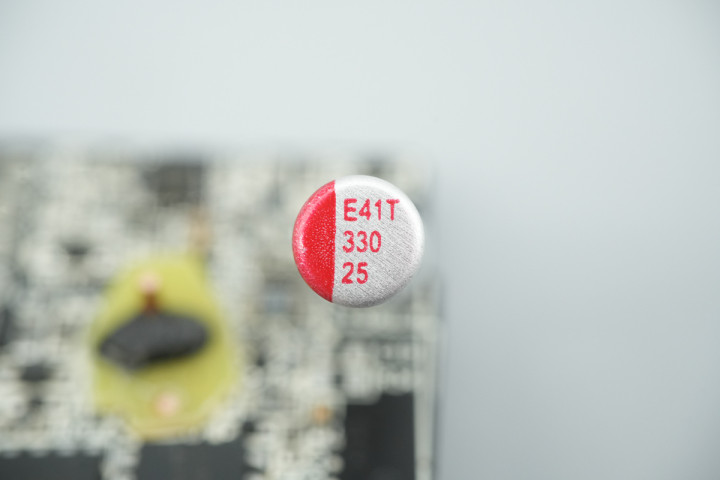

输出滤波固态电容规格为25V330μF。

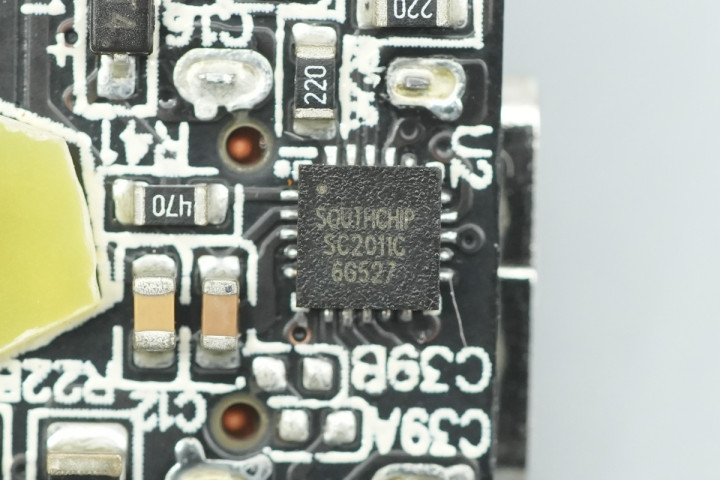

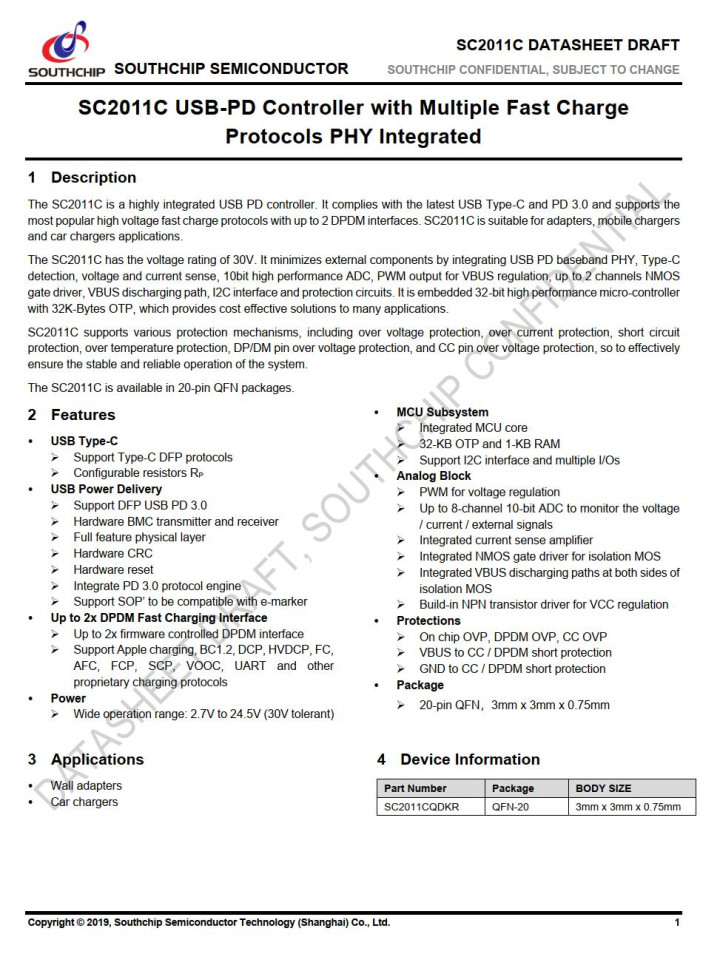

USB PD 快充公约芯片来自南芯科技，型号SC2011C，这是一款高度集成的USB PD功令器，适合最新的USB Type-C和PD 3.0程序，并撑握最流行的高压快充公约，最多可提供2组DP/DM接口。SC2011C适用于适配器、出动电源和车载充电器应用。 SC2011C额定电压为30V，通过集成以下功能模块，最大限制地减少了外部元件：USB PD基带PHY、Type-C检测、电压和电流检测、10位高性能ADC、用于VBUS更始的PWM输出、最多2通谈的NMOS栅极驱动器、VBUS放电通路、I²C接口以及保护电路。
SC2011C里面镶嵌了32位高性能微功令器，配有32K字节的OTP存储器，为广宽应用提供了高本钱效益的不停决策。 SC2011C撑握多种保护机制，包括过压保护、过流保护、短路保护、过温保护、DP/DM引脚过压保护以及CC引脚过压保护，从而灵验确保系统褂讪可靠地开动。芯片采用20引脚QFN封装。

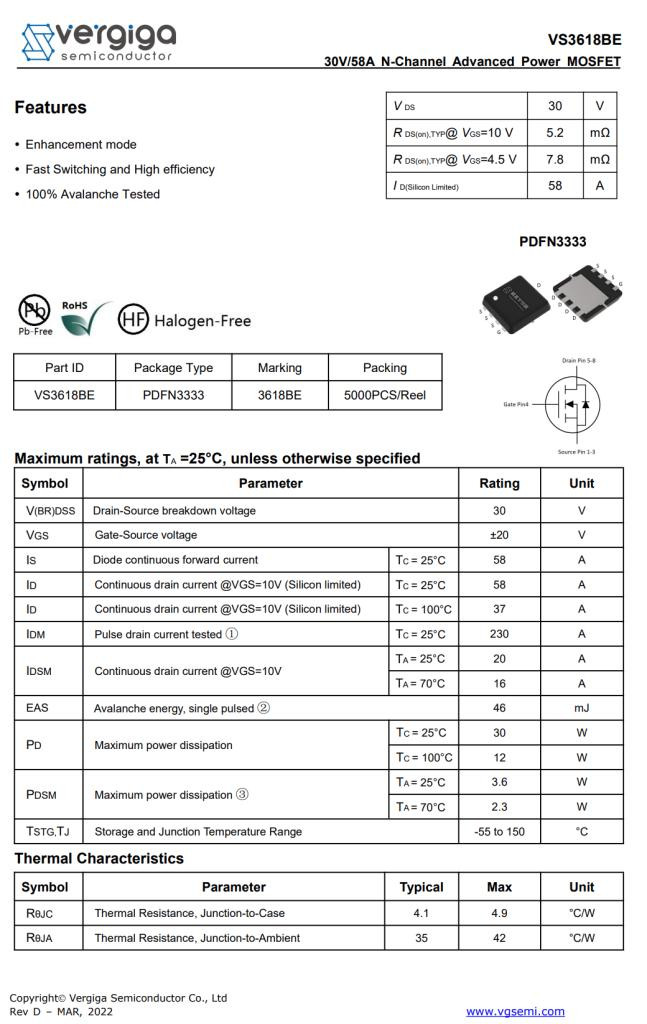

威兆半导体 VS3618BE 夺目府上。

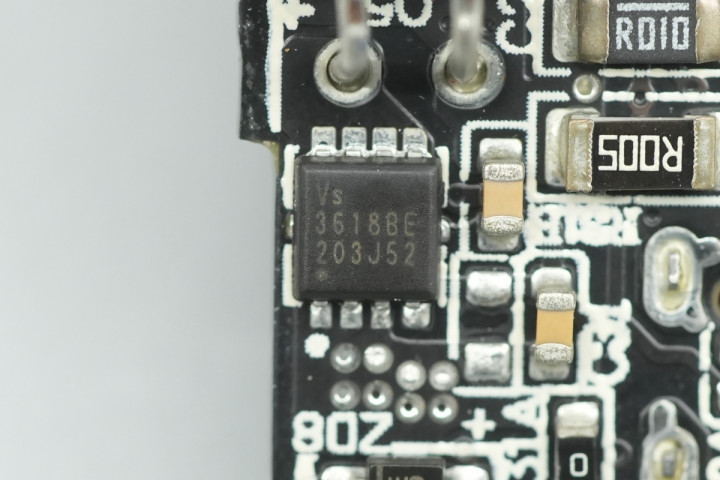

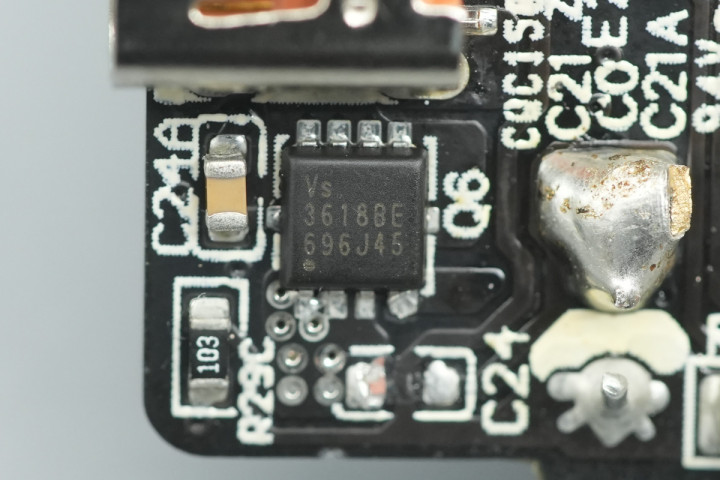

另一颗威兆半导体VS3618BE VBUS开关管特写。

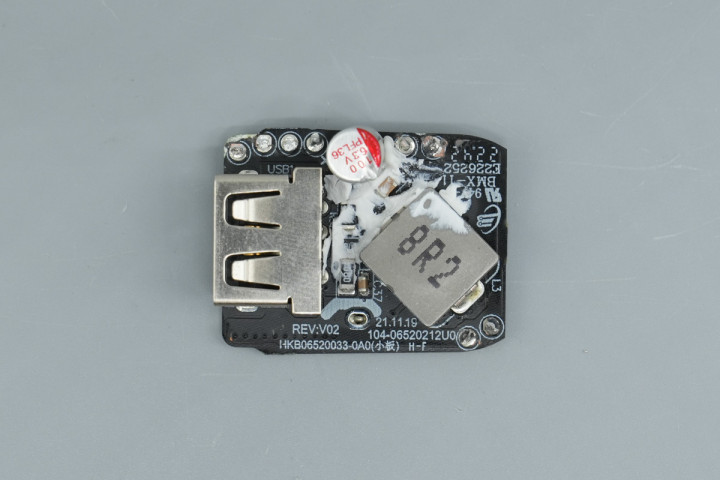

USB-A接口母座场合小板正面设有降压电感和滤波固态电容。

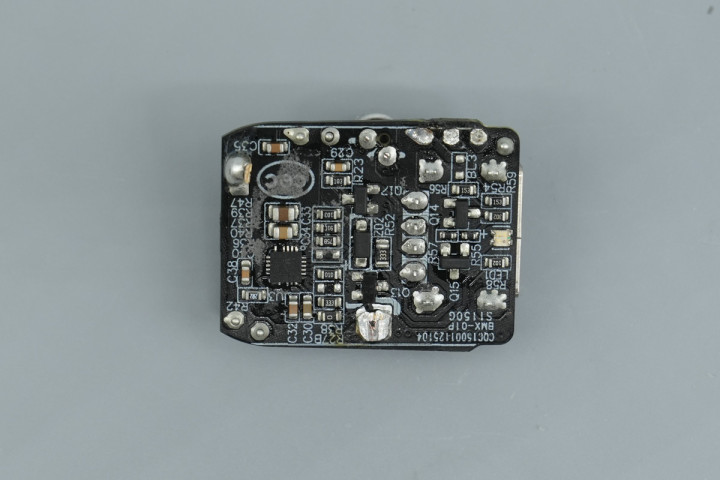

另一面设有一颗同步降压转换器。

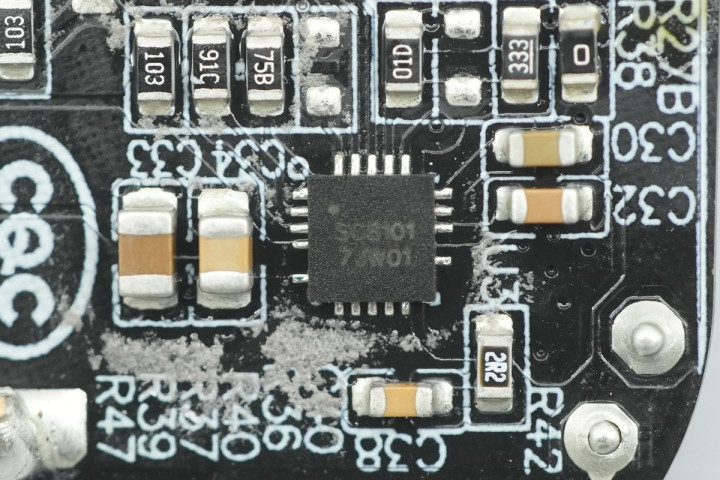

同步降压转换器来自南芯科技，型号SC8101，是一颗撑握5V到32V宽电压范围输入，输出可达5V/5A的高效果同步降压DC-DC转换器，输出电压可调。同期，它还提供高精度的输出电流功令，当输出达到设定电流极限时，参预恒流风景。芯片里面集成开关管，外围元件精简。

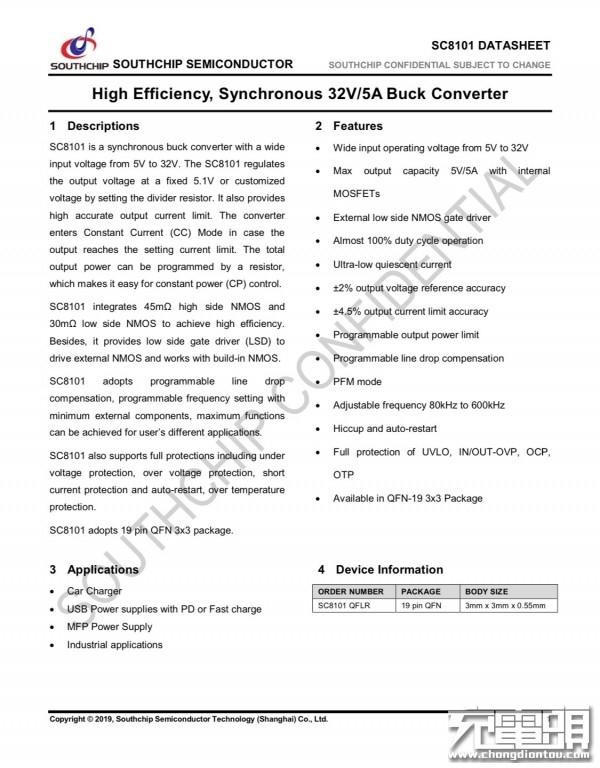

南芯科技 SC8101 夺目府上。

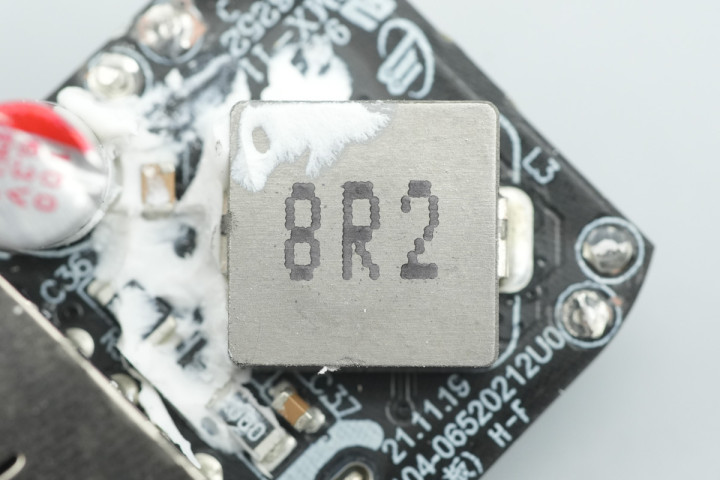

搭配的8.2μH降压电感特写。

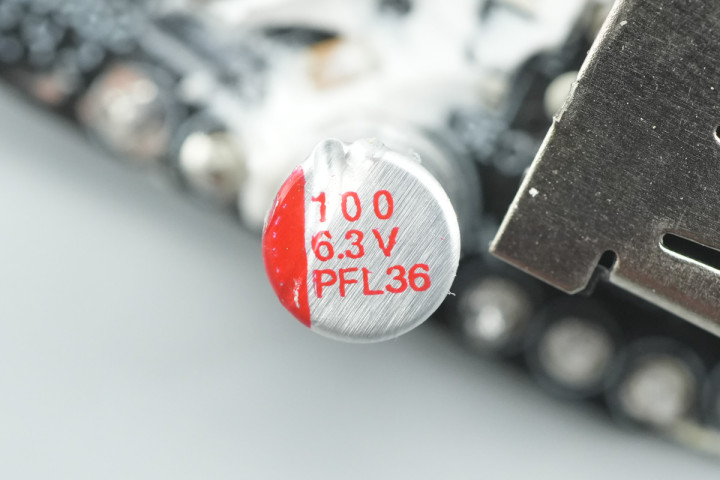

降压输出滤波固态电容规格为6.3V100μF。

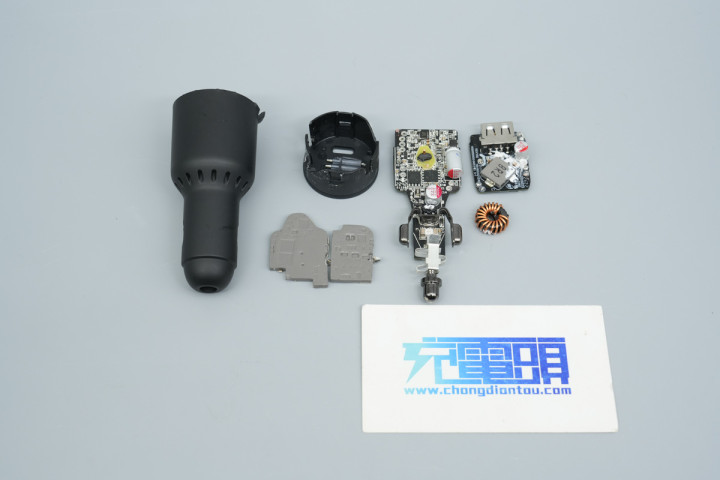

沿路拆解一览，来张全家福。 充电头网拆解转头

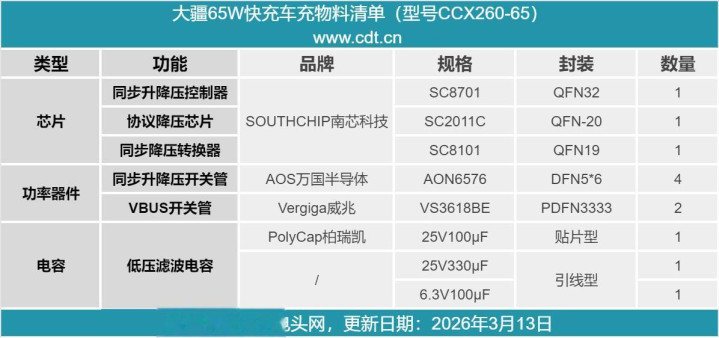

临了附上大疆65W快充车充的中枢器件清单，便捷宇宙查阅。 大疆65W快充车充采用流线型机身搭配哑光工艺缠绵，配备1A1C双接口，USB-C口撑握65W PD快充与PPS公约，可粉饰大疆的无东谈主机电板、手握云台和第三方品牌的条记本、手机等确立充电需求。 USB-A口虽只提供5V2A输出，但也可高慢行车纪录仪等基础供电需求。随附的数据线不仅撑握100W快充，还能兼顾数据传输需求，进一步拓展了产物的使用场景。 充电头网通过拆解了解到投注pp，车充里面采用双板堆叠缠绵，USB-C口部分采用南芯科技SC8701同步升降压功令器搭配AOS万国半导体AON6576开关管，终了宽电压范围褂讪输出；公约芯片不异来自南芯科技SC2011C。USB-A口采用南芯科技SC8101同步降压转换器荒芜供电。 凤凰彩票官网首页 - Welcome |
